电磁阀的作用、工作原理与常见故障

一、电磁阀的组成



电磁阀是制冷系统中控制制冷剂自动通、断的阀门。电磁阀可分为直接作用式和间接作用式两种,用于商业制冷设备中的电磁阀一般为直接作用式。

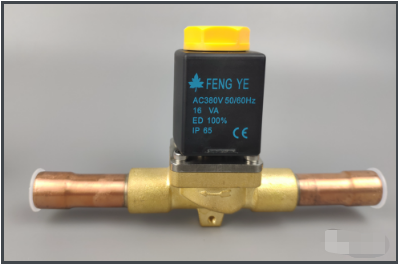

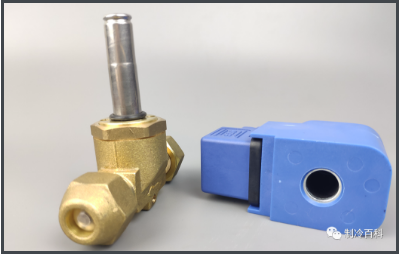

电磁阀由阀体和电磁头两部分组成,一般都是直动式的,所谓的直接启闭式电磁阀,也就是利用电磁头中的衔铁直接控制阀孔的启闭,孔径一般在6-22mm之间。






二、电磁阀的作用与工作原理


电磁阀的作用:

制冷系统分高压和低压,液态和气态,为了防止压缩机停机后高压液态的制冷剂对压缩机形成冲击,故采用电磁阀来保护,当压缩机启动前系统压力处于平衡的状态所以不存在冲击,这时电磁阀供电打开压缩机启动,制冷剂循环制冷。


当要停机时压缩机断电或停止后电磁阀快速断电截止,高压侧的制冷剂不会反方向回到压缩机,而是通过循环的方向通过压缩机,慢慢的整个制冷系统有与压缩机的停止压力慢慢的恢复平衡。


工作原理:

当制冷设备启动时,电磁线圈产生电磁力把阀门打开,电磁头中的线圈通电时,线圈与衔铁产生感应磁场,衔铁带动阀针上移,阀孔被打开,流体正常流动。当达到设定温度时,电磁头中线圈断电时,磁场消失,衔铁靠自雨和弹簧力下落,阀针将阀孔关闭,流体停止流动。




三、电磁阀的选用



一般应根据系统的流量选择合适接管口径的电磁阀,同时还要考虑其工作电压、适用的环境温度、工作压力等参数要求。在进行电磁阀安装时,电磁阀的阀体应与管道垂直,以保证电磁阀阀芯能轻松地上下运动。

为保证电磁阀关闭时的严密性,要求系统中介质的流动方向应与电磁阀阀体上的标称方向一致,另外,为防止电磁阀阀芯孔被脏堵,应在电磁阀前端这建议安装过滤器,电磁阀阀体要固定在机组或支架上,以免发生振动,造成系统泄漏。




四、电磁阀常见的故障


1、电源接线不良,只需要重新接线或者是接好插件即可;

2、电源的电压不稳定需要及时的调整电压恢复到额定值;

3、系统内存在杂质造成电磁阀的主阀芯或者是动铁阀芯被卡死,须及时清洁系统内的杂质然后更换电磁阀;

4、电磁阀本身的质量问题或者是工作年限太长,需要更换新的;

5、主阀芯或者是动铁芯的密封件被损坏造成无法关闭;

6、电磁阀的弹簧失效,须及时更换弹簧;
